Öppna dieselmotoraggregat i Europa: En praktisk guide för val av basbehållare och borstlösa kopparalternatorer

Introduktion

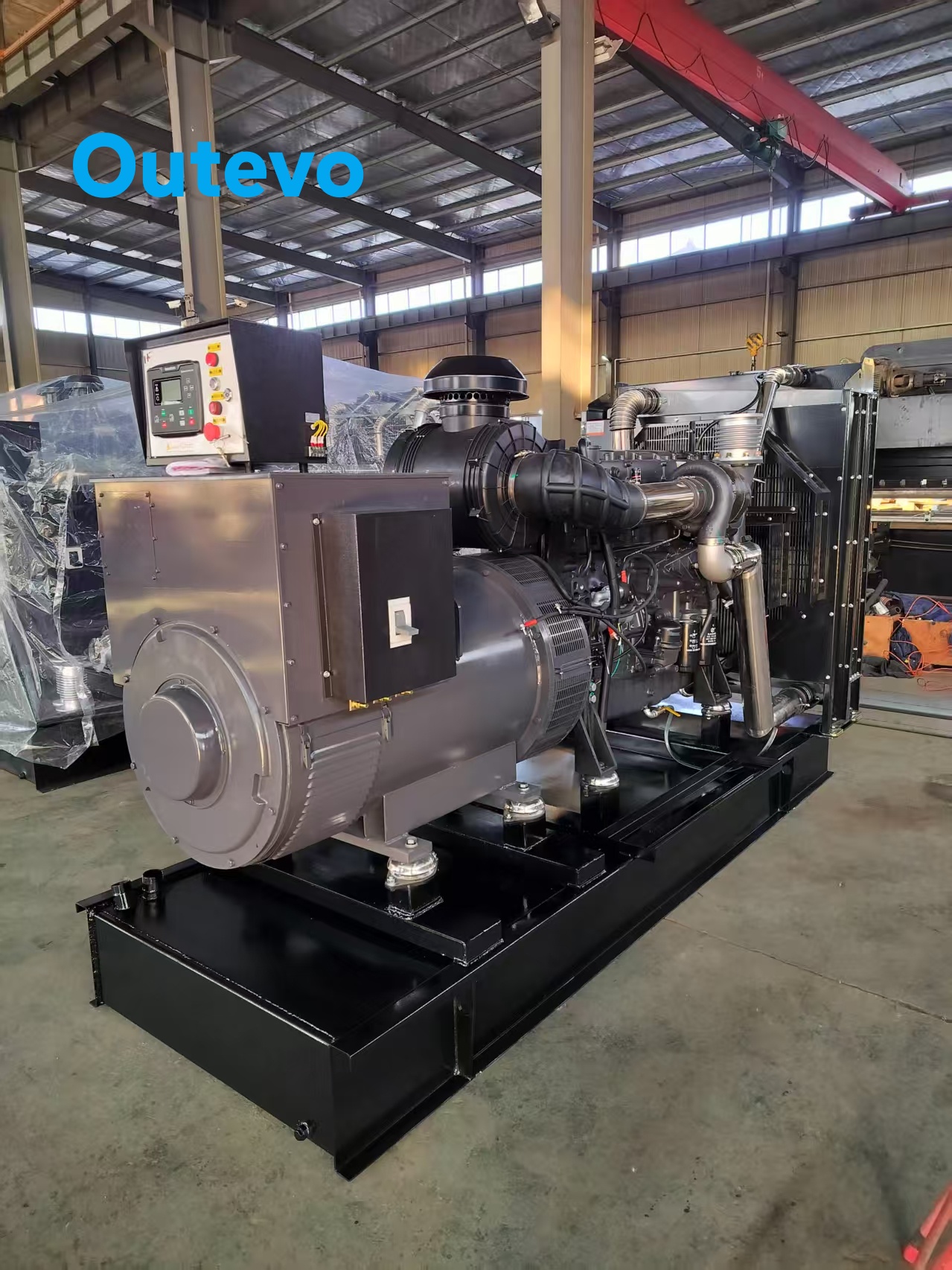

Vi fokuserar på öppna generatoruppsättningar (även kallade "öppna skidor") – den typ av utrustning som du ser på byggarbetsplatser, vid tillfälliga evenemangslokaler och i industriella anläggningar i Storbritannien, Tyskland, Skandinavien och resten av Europa. Dessa enheter är inte inneslutna i ljudisolerande kåpor. De består av blott metall, monterade på en stålskida, med bränsletanken svetsad eller skruvad fast i ramen själv. Detta designval har verkliga konsekvenser för hur du planerar installationen, hanterar bränslelogistiken och specificerar alternatorn som ligger i maskinens hjärta.

Del 1: Den integrerade basbränsletanken – mer än bara en behållare under enheten

Vad är egentligen en basbränsletank?

En dieselgenerator med öppen ram levereras inte med en separat extern bränsletank som står bredvid den. Istället är bränsletanken integrerad i generatorns stålchassi – därför benämns den ”basbränsletank” eller ”skidmonterad tank”. Tanken utgör botten på ramen, så motorn och växelströmsaggregatet sitter ovanpå den som en lock. Detta är ingen nyhetsdesign. Det är standardkonfigurationen för enheter från 25 kVA upp till flera hundratal kVA på den europeiska marknaden.

Hur man dimensionerar tanken – de siffror som spelar roll

Här gör de flesta köpare misstag. De tittar på generatorns effektklassning och antar att tanken är tillräckligt stor. Vanligtvis är den det – men endast för en specifik drifttid. Här är den snabba beräkningen som inköpsingenjörer faktiskt använder:

Minimikapacitet för tank (liter) = Motoreffekt (kW) × specifikt bränsleförbrukning (g/kWh) × erforderlig drifttid (timmar) ÷ dieseldensitet (g/L)

Låt oss sätta in verkliga siffror. Ta en typisk 100 kW öppenramanläggning med en Cummins 6BTAA5.9-motor. Dess bränsleförbrukning vid full last är ungefär 207 g/kWh. Diesel (EN 590-standard) har en densitet på cirka 840 g/l. Om du behöver 8 timmars autonomi (en vanlig kravställning för reservkraft i europeiska sjukhus och datacenter), ser beräkningen ut så här:

100 kW × 207 g/kWh × 8 h ÷ 840 g/l = 197 liter

En basbränsletank på 250 liter (ett vanligt fabriksoption för denna effektklass) ger alltså en bekväm marginal över minimikravet. För större anläggningar – till exempel en 400 kW-anläggning baserad på en Cummins KTA19-motor – förändras beräkningen kraftigt:

400 kW × 206 g/kWh × 8 h ÷ 840 g/l = 784 liter

Därför varierar volymen för basbränsletankar på öppna aggregat med effekt över 400 kW vanligtvis mellan 700 och 1 000 liter, beroende på tillverkare. Caterpillar erbjuder exempelvis dubbelväggiga basbränsletankar för sin C18-plattform som rymmer mer än 1 000 liter och ger sekundär inneslutning i enlighet med EPA:s krav samt EU-direktiv 2012/18/EU (Seveso III).

Del 2: Den borstlösa kopparalternatorn – Varför materialet spelar roll

Borstlös kontra borstad – Det korta svaret

Äldre generatordesigner använde borstade alternatorer, där kolborstar trycker mot en roterande slipring för att leverera exciteringsström till rotorn. Enkelt, ja. Men borstarna slits. De skapar gnistor. De genererar elektrisk störning. Och i en europeisk industriell miljö – tänk pappersfabriker, livsmedelsprocessningsanläggningar, farmaceutiska rena rum – är gnistor och elektrisk störning inte acceptabla.

En borstlös generator eliminerar allt detta. Magnetiseringen genereras av en liten permanentmagnetgenerator (PMG) eller genom självexitation via statorlindningarna, och likriktningen sker på den roterande axeln med hjälp av roterande dioder. Ingen borstar. Ingen slipringar. Inga gnistor. Bara ett halvledarsystem som håller i tiotusentals timmar med nästan ingen underhåll.

Varför "Copper" finns i namnet – och varför det är viktigt för dig

Du kommer att se "kopparlindning" anges i varje generatordatablad från Stamford till Mecc Alte till Leroy-Somer. Detta är vad det faktiskt betyder:

Statorlindningarna – de kopparlindningar som är lindade runt statorplåtarna – är hjärtat i generatorn. De omvandlar det roterande magnetfältet till användbar elektrisk energi. Koppar är den bästa praktiska ledaren för denna uppgift. Punkten.

Vissa tillverkare, särskilt inom den lågprisade segmentet, ersätter koppartråd med aluminiumtråd. Aluminium är lättare och billigare, men har ungefär 61 procent av koppars ledningsförmåga. Det innebär att:

• Högre resistansförluster  — mer värme, lägre verkningsgrad (vanligtvis 2–3 procentenheter lägre)
• Större tvärsnitt krävs  — vilket innebär en fysiskt större generator för samma effektutdata
• Sämre transientrespons  — när du slår på en stor motorlast kommer en generator med aluminiumlindning att visa en större spänningsnedgång och ta längre tid att återhämta sig
• Kortare livslängd  — aluminium expanderar och drar ihop sig mer än koppar vid temperaturcykling, vilket leder till utmattning av anslutningar och eventuell felaktighet

För en europeisk köpare är detta inte en teoretisk fråga. EU:s energieffektivitetsregleringar (E R Riktlinjen 2009/125/EG och den uppdaterade ekodesignriktlinjen tvingar tillverkare – och indirekt slutanvändare – att välja utrustning med högre verkningsgrad. En växelströmsgenerator med kopparlindning och isolering av klass H uppnår vanligtvis 95–97 % verkningsgrad, medan en generator med aluminiumlindning knappast når 92–94 %. Under livstiden för en aggregatgrupp som används hundratals timmar per år innebär denna skillnad i verkningsgrad verkliga kostnader för el.
