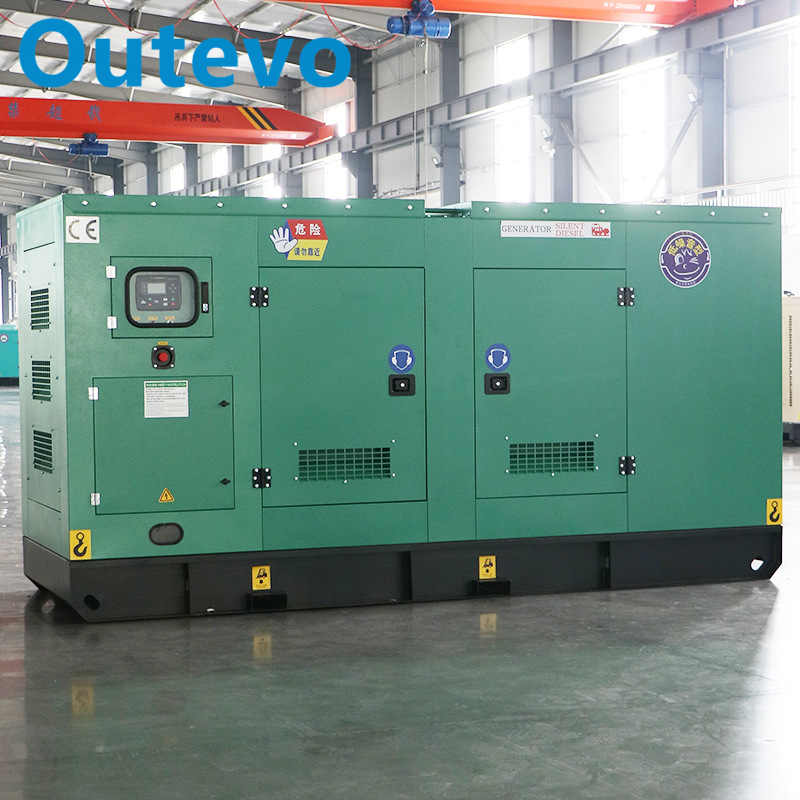

Teknisk guide: På plats-inspektion, installation och godkännande av dieseldrivrutor

Den här artikeln presenterar systematiskt kraven på instrumenternas noggrannhet, lastkonfigurationsscheman och viktiga elektriska parametrar för fabriks- och på plats-testning av dieseldrivrutor. Den beskriver kontrollpunkter för utrustningsinspektion innan igångsättning, standarder för övervakning av driftparametrar samt specifikationer för installationsgodkännande. Den här guiden ger omfattande tekniska referenser för på plats-idrifttagning, godkännande och säker drift av drivrutor.

1. Testvillkor och utrustningsinspektion innan drift

Instrument med noggrannhetsklass 1,0 kan användas för fabriks- och fältmätningar av dieseleldgeneratorer. Generella prov skall utföras på fullt uppvärmda generatoraggregat. Utrustningens effekt kan korrigeras enligt omgivningsförhållandena i enlighet med standardkraven. För belastningsprov rekommenderas resistiva laster eller induktiva laster med effektfaktor ≥0,8. Laststegen skall följa: tomgång, 25 %, 50 %, 75 % och 100 % av märkeffekten. För kapacitiva lastprov konfigureras resistiva laster motsvarande 100 % av aggregatets maximala aktiva effektutmatning tillsammans med motsvarande kapacitiva laster för att uppnå en ledande effektfaktor på 0,95. Om inget annat anges skall alla elektriska avläsningar utföras vid generatorns stylenhets utgångsterminaler.

1.1 Inspektion innan start av dieselmotor

Innan generatorn startas ska en fullständig inspektion av alla dieselmotorsystem utföras för att eliminera dolda risker. (1) Allmän kontroll av fästningar: Se till att aggregatet är grundligt rent. Kontrollera fundamentbolten, vevhjulsfästningarna och muttrarna på alla rörliga delar för löshet och åtdra dem på nytt om det behövs. (2) Kontroll av spel och kompression: Verifiera alla mekaniska spel, särskilt in- och utloppsspetsarnas spel samt spel i dekompressionsmekanismen. Ställ in alla cylindrar i dekompressionsläge, vrid på motorn för att lyssna efter ovanliga mekaniska ljud och bekräfta smidig rotation; vrid på motorn för att fördela smörjolja till friktionsytor. Inaktivera dekompressionsmekanismen och vrid på motorn igen för att kontrollera cylindernas kompression. Hög motstånd vid vridning indikerar god kompressionsprestanda. (3) Inspektion av bränslesystemet: Se till att luftventilen på bränsletanklocket är obstrukterad och rengör eventuellt damm eller smuts. Fyll på dieselbränsle av rätt kvalitet och kontrollera att volymen är tillräcklig; öppna bränsleavstängningsventilen. Vrid på motorn under dekompression; ett tydligt insprutningsljud från varje cylinder indikerar korrekt bränsleinsprutning. Om inget insprutningsljud eller ingen bränsleförsörjning upptäcks kan luft ha trängt in i bränslesystemet. Avlufta genom att lossa avluftningsskruvarna på bränselfilter och bränsleinsprutningspumpar. Inspektera bränslerör och anslutningar för läckage. Fyll bränsleinsprutningspumpen och reglatorn med smörjolja till angiven oljenivå. (4) Inspektion av kylsystemet: Kontrollera nivån på kylvätskan i radiatorn och fyll på ren mjukvatten vid behov. Inspektera röranslutningar för läckage. Bekräfta att kylpumpens impeller roterar fritt och kontrollera spännningen på drivremmarna. (5) Inspektion av smörjsystemet: Kontrollera oljerör och kopplingar för oljeläckage. Smörj alla fettmunnar med angivet fett. Dra ut mätstickan för att verifiera att oljenivån i oljepannan motsvarar kraven; välj oljekvalitet enligt lokalt klimat och årstid. Om oljenivån är högre än standardintervallet bör tre vanliga orsaker undersökas: överfyllnad, läckage av dieselbränsle till krumhuset som späder ut oljan, eller läckage av kylvätska till smörjoljan. (6) Inspektion av elektriskt startsystem: Kontrollera batteriets elektrolytdensitet inom intervallet 1,240–1,280 kg/L. Ett värde under 1,180 kg/L indikerar låg laddnivå. Kontrollera riktigheten hos kablingsanslutningarna; rengör korrosion och smuts från batteriterminalerna. Bekräfta att startmotorn och den elektromagnetiska aktuatorn har god elektrisk kontakt.

1.2 Installationsskontroll av generator

(1) Krav på kopplingsprecision: Vid koppling av växelströmsgeneratorn och dieselmotorn måste parallellitet och koncentricitet hos kopplingen vara mindre än 0,05 mm; för fältanvändning kan detta krav mildras till högst 0,1 mm. Överdriven feljustering skadar lagerdriften. Fixera kopplingen med positioneringsstift efter justering och kontrollera återigen justeringen innan installation. (2) Växelströmsgenerator med glidlager: Generatorns centrumsnivå ska vara lätt nedre än dieselmotorns, för att förhindra att vevhjulets vikt överförs till generatorns lager. Detta undviker extra belastning som bryter den smörjande oljefilmen i lagret och leder till överhettning eller bränning. Inga extra tunga föremål får monteras på kopplingen. (3) Ventilation och skydd: Säkerställ obegränsad kyluftintag. Förhindra att varm avgasluft återcirkulerar in i växelströmsgeneratorn. Luckorna på ventilationstäckena ska peka nedåt för att uppfylla IP-skyddskraven. (4) Enkel-lagers växelströmsgenerator: Särskild noggrannhet krävs för att bibehålla ett jämnt luftspalt mellan stator och rotor vid mekanisk koppling. (5) Elektrisk kablingsanslutning: Välj rätt kabelstorlek och kopparklämmor enligt kopplingsschemat. Efter åtdragning av kopparklämmorna mot sammankopplingsstavar får lokala luckor vid anslutningspunkterna inte överskrida 0,05 mm. Håll ledaravståndet större än 10 mm och installera nödvändiga jordningsledare. Anslutningspunkterna i utgångsrutan är märkta U, V, W, N. Den faktiska fasordningen beror på rotationsriktningen snarare än på dessa fasta märkningar.

2. Tekniska prestandaindikatorer och driftövervakning

2.1 Spänningsstabilitetsprestanda

När aggregatet belastas eller belastningen ändras skiftar utspänningen till ett nytt värde. Tiden för stabilisering kallas spänningsinställningstid och är normalt mellan 0,5–3 sekunder. En kortare inställningstid innebär snabbare respons på belastningsändringar. Den stationära spänningsregleringshastigheten beräknas som procentuella skillnaden mellan den stabiliserade spänningen och spänningen vid ingen belastning, vanligtvis ±3 %–±5 %. Detta återspeglar aggregatets förmåga att reglera spänningen vid belastningsfluktuationer.

2.2 Frekvensstabilitetsprestanda

Frekvensstabilitet beskriver hur utfrekvensen ändras med belastningen. Två nyckelparametrar är frekvensinställningstid och den stationära frekvensregleringshastigheten. Lägre värden indikerar bättre respons och bättre frekvenskontroll vid belastningsändringar.

2.3 Bränsleekonomiindikatorer

(1) Specifik bränsleförbrukning: Bränslemassa som förbrukas per kW effektivt effektsuttag per timme, enhet: g/(kW·h). Det är den centrala måttenheten för dieselmotorns bränsleeffektivitet. (2) Effektiv verkningsgrad: Förhållandet mellan värme som omvandlas till användbar mekanisk energi och total värme som frigörs vid bränsleförbrukning, vilket mäter hur effektivt den kemiska energin i bränslet omvandlas till mekaniskt arbete.

2.4 Viktiga övervakningsparametrar under drift

(1) Amperemeter: Kontrollera strömvärdena. Växla mellan faser för att mäta fasström; fasobalans får inte överstiga 10 %. (2) Voltmeter: Övervaka utspänningsvärdet kontinuerligt. (3) Laddsystem: Laddindikatorn ska visa positivt (+). Ett negativt (-) värde innebär att batteriet inte laddas. (4) Oljetrycksmätare: Håll smörjoljetrycket inom tillverkarens angivna intervall. (5) Kylvätsketemperaturmätare: Normal drifttemperaturintervall: 65–93 °C. En fastlåst avläsning eller temperatur över 93 °C är ovanlig. (6) Tachometer: Övervaka motorns rotationshastighet. För ett 60 Hz-elsystem är den nominella hastigheten 1800 r/min. (7) Ljud och vibration: Lyssna efter ovanliga ljud och vibrationer under drift.

3. Installationens godkännandekrav

3.1 Installationsplats och miljökrav

(1) Den angivna spänningen för den lokala generatorgruppen måste motsvara det krävda systemets spänning. (2) Fastmonterade dieselmotor-generatorgrupper ska monteras på konstruerade inomhusfundament, höjda 0,25–0,30 m ovanför golvplanet. Portabla/lastbilsmontorade aggregat måste hållas i nivå och stabila. Lastbilar kräver tillförlitlig jordning och hjulblock. Utomhusaggregat kräver skyddande skyddstält. (3) Generatorgrupper, styrskåp och switchrum måste ha lämplig elektrisk säkerhetsavstånd samt uppfylla brandbekämpningskraven. Avgasrör måste leda utomhus. Bränsletankar får aldrig placeras inomhus eller i närheten av avgasledningar. (4) Placera generatorn nära lastcentrum för bekväm kabelföring och tillträde till platsen. Undvik lågliggande områden som är benägna att översvämmas samt platser neråt i förhållande till föroreningskällor.

3.2 Elektrisk interlåsning och parallell drift

(1) Generatorns effektutgång måste vara elektriskt interlåst med elnätets försörjning. Parallellanslutning till det allmänna elnätet är strikt förbjuden. (2) När två eller flera generatoraggregat körs parallellt måste synkroniseringsutrustning installeras. Lastanslutning får endast ske efter att synkroniseringen lyckats.

3.3 Fundament, installation och jordning

(1) Grundens dimensioner, hållfasthet, vibrationsisolatorer, förberedda öppningar, kabelfack och lock måste överensstämma med konstruktionsbeskrivningarna. (2) Generatorn måste installeras fast. Fundamentets ankarskruvar installeras med eftergjutning, med lika långa synliga gängor. Vibrationsdämpare måste monteras mellan aggregatet och understället enligt konstruktionsbeskrivningen. (3) Bränslepumpar, bränsletankar, vattenpumpar och radiatorer måste monteras i nivå och säkert. Bränslerörledningar måste vara raka och läckfria. Bränslerör måste målas rödbruna med röda flödesriktningssymboler på förgreningar. (4) Installationen av startbatteriet måste följa konstruktionslayouten; fullständiga laddnings/urladdningstestprotokoll måste sparas. (5) Kraftkablar och signalkablar måste dras enligt ritningskraven. Växelströmskablar, likströmskablar och signalledningar får inte bundas ihop. (6) Generatoraggregatet, understället och bränsletanken kräver alla en tillförlitlig jordförbindelse.

3.4 Godkännandetestkriterier

(1) Innan igångsättning ska isolationsmotståndet för generatorns och exciterarens lindningar (mellan lindningarna och från lindning till jord) testas med en 500 V megger. Isoleringsmotståndet måste vara större än 2 MΩ. (2) Tomgångstest: Motorn går smidigt med exakt reglering av hastighetsregulatorn och stabil varvtal. Ingen ovanlig ljudbildning eller överhettning. Spännings-, ström-, frekvens- och temperatur- samt tryckmätare visar normala värden. (3) Lasttest: Automatisk spänningsregulator och hastighetsregulator fungerar väl. Oljetemperatur, vattentemperatur och oljetryck hålls inom normala gränser. Ingen ovanlig ljudbildning. Bränsle-, smörj- och kylsystemen fungerar korrekt. Ingen avgasläcka; ljusblå avgasrök är normal. (4) Efter att övervakningssystemet aktiverats ska funktioner såsom automatisk start, automatisk stopp, spännings- och frekvensjustering, felalarm och bränslenivåindikering fungera enligt konstruktionen.

Sammanfattning

Platsinspektion och installationsgodkännande av dieseldrivena aggregat omfattar kontroll av instrumenternas noggrannhet, belastningstest i flera steg, kontrollister innan start, övervakning under drift och installationsgodkännande. Genom att följa klass 1,0-mätinstrument, belastningstest i flera steg, sexdelad kontroll innan start och sju kärnmetriker för övervakning under drift säkerställs pålitlig enhetsprestanda. En stabil installationsgrund, korrekt jordning, interlock-skydd och igångsättningstester är alla avgörande. Full efterlevnad av standardiserade procedurer garanterar säker, stabil och effektiv drift för både reserv- och primärkraftsanvändning.
